W kontroli jakości mikroskop nie powinien być wybierany wyłącznie na podstawie powiększenia. Najważniejsze jest to, jaki rodzaj powierzchni lub komponentu będzie analizowany, jakie cechy trzeba wykrywać, mierzyć i dokumentować oraz jak powtarzalny ma być cały proces kontroli. Innego systemu potrzebuje laboratorium metalograficzne, innego dział kontroli jakości elektroniki, a jeszcze innego zakład analizujący chropowatość, uszkodzenia powierzchni czy czystość techniczną komponentów. W praktyce trzeba więc brać pod uwagę nie tylko optykę, ale również rodzaj oświetlenia, sposób pozycjonowania próbki, możliwości pomiarowe, kamerę, oprogramowanie, automatyzację i sposób raportowania wyników.

Dlaczego mikroskop w kontroli jakości pełni inną funkcję niż w klasycznym laboratorium biologicznym?

W biologii mikroskop często służy przede wszystkim do obserwacji struktur komórkowych, tkanek czy mikroorganizmów. W kontroli jakości cel jest zazwyczaj inny.

Tutaj użytkownik chce odpowiedzieć na pytania takie jak:

• czy na powierzchni występują rysy, pęknięcia lub wtrącenia,
• czy element ma prawidłową geometrię,
• czy warstwa materiału ma odpowiednią strukturę,
• czy powierzchnia została prawidłowo obrobiona,
• czy obecne są zanieczyszczenia,
• czy dwa komponenty z różnych partii są porównywalne,
• czy określona cecha mieści się w przyjętej tolerancji.

To oznacza, że system mikroskopowy nie może być traktowany wyłącznie jako urządzenie do oglądania obrazu. W wielu przypadkach staje się częścią procesu pomiarowego, dokumentacyjnego i decyzyjnego.

Jak zacząć dobór mikroskopu do kontroli jakości?

Najlepiej od dokładnego opisania tego, co rzeczywiście ma być kontrolowane.

Pierwszym krokiem powinno być określenie:

Rodzaju materiału – metal, tworzywo, ceramika, szkło, elektronika, powłoka, kompozyt lub inny materiał.

Wielkości próbki – niewielki przekrój laboratoryjny wymaga innego stanowiska niż większy komponent produkcyjny.

Geometrii powierzchni – płaska, zakrzywiona, chropowata, nieregularna lub trudno dostępna.

Rodzaju cech kontrolnych – rysy, pęknięcia, wtrącenia, porowatość, szerokość szczeliny, wysokość uskoku, struktura warstwy czy cząstki zanieczyszczeń.

Wymaganej dokładności – czy wystarczy ocena wizualna, czy potrzebny jest pomiar ilościowy.

Liczby próbek – pojedyncze analizy laboratoryjne i seryjna kontrola produkcji wymagają zupełnie innej organizacji pracy.

Dopiero po określeniu tych elementów można racjonalnie wybrać typ mikroskopu.

Czy w kontroli jakości zawsze potrzebne jest duże powiększenie?

Nie.

To jeden z najczęstszych błędów przy wyborze urządzeń do analizy przemysłowej.

Jeżeli kontrolowany element jest stosunkowo duży, a interesująca wada ma kilka milimetrów, bardzo duże powiększenie może wręcz utrudniać pracę. Pole widzenia stanie się małe, przez co lokalizowanie defektów będzie wolniejsze.

W praktyce ważniejszy jest zakres użytecznych powiększeń.

Dobrze dobrany system powinien umożliwiać:

najpierw szybkie odnalezienie interesującego obszaru przy mniejszym powiększeniu, a następnie dokładniejszą analizę przy większym.

Dlatego warto zastanowić się, jakie są największe i najmniejsze cechy, które będą oceniane.

Dlaczego oświetlenie jest tak ważne przy analizie powierzchni?

W przypadku materiałów nieprzezroczystych obraz powstaje przede wszystkim dzięki światłu odbitemu od powierzchni.

Sposób oświetlenia może więc całkowicie zmienić widoczność defektu.

Ta sama rysa może być bardzo wyraźna przy jednym ustawieniu światła i prawie niewidoczna przy innym.

Przy analizie powierzchni wykorzystuje się różne sposoby oświetlenia. Ich dobór zależy od geometrii oraz właściwości badanego materiału.

Światło padające prostopadle może dobrze odwzorować niektóre struktury, ale drobne nierówności często stają się bardziej widoczne przy oświetleniu kierunkowym lub skośnym.

Dlatego podczas oceny systemu warto sprawdzić nie tylko „jak jasno świeci”, ale przede wszystkim czy sposób oświetlenia pozwala jednoznacznie uwidocznić interesujące cechy powierzchni.

Kiedy potrzebny jest mikroskop metalograficzny?

Mikroskopia metalograficzna jest wykorzystywana do analizy struktury materiałów, szczególnie metali i stopów.

W zależności od zastosowania obserwowane mogą być między innymi:

• mikrostruktura materiału,
• granice ziaren,
• fazy materiałowe,
• wtrącenia,
• pęknięcia,
• warstwy powierzchniowe,
• efekty obróbki cieplnej,
• połączenia materiałów.

Ważnym elementem jest jednak przygotowanie próbki.

Jeżeli powierzchnia nie zostanie odpowiednio przecięta, zatopiona, wyszlifowana, wypolerowana lub wytrawiona, nawet bardzo dobry mikroskop nie zapewni wiarygodnej informacji.

To praktyczna zasada dotycząca całej mikroskopii materiałowej:

jakość wyniku zależy zarówno od systemu obrazowania, jak i od przygotowania próbki.

Jak przygotowanie próbki wpływa na wynik kontroli?

Bardzo mocno.

Nieprawidłowo przygotowana próbka może wprowadzać artefakty, które później zostaną błędnie zinterpretowane jako rzeczywiste cechy materiału.

Przykładowo agresywne szlifowanie może pozostawić rysy. Nieprawidłowe polerowanie może zmienić wygląd powierzchni. Zanieczyszczenia mogą zostać uznane za wtrącenia materiałowe.

Dlatego przed analizą warto ustalić standard przygotowania próbki.

Powinien on określać między innymi:

• sposób pobrania materiału,
• orientację przekroju,
• sposób cięcia,
• kolejne etapy szlifowania,
• polerowanie,
• ewentualne trawienie,
• sposób czyszczenia próbki.

Jeżeli próbki przygotowywane są różnie, późniejsze porównywanie wyników staje się znacznie trudniejsze.

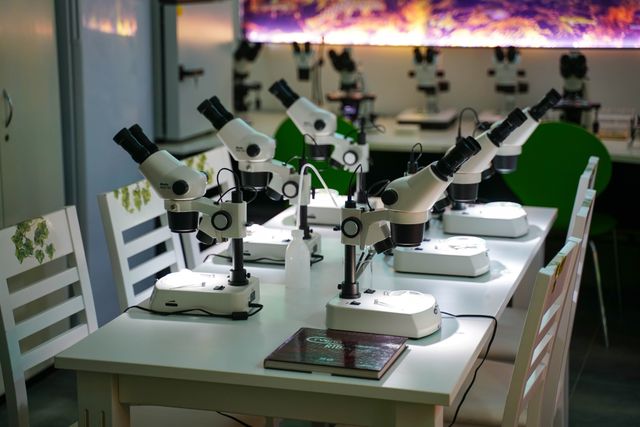

Kiedy mikroskop stereoskopowy jest wystarczający?

Nie każda kontrola jakości wymaga wysokiej klasy mikroskopu metalograficznego lub cyfrowego.

Mikroskop stereoskopowy może być bardzo praktyczny przy:

• oględzinach większych elementów,
• wstępnej kontroli powierzchni,
• inspekcji połączeń,
• montażu i demontażu małych części,
• ocenie uszkodzeń,
• analizie elementów elektronicznych,
• selekcji obszaru do dalszej obserwacji.

Duża odległość robocza i stosunkowo szerokie pole widzenia ułatwiają manipulowanie próbką.

Jeżeli jednak konieczne są precyzyjne pomiary, analiza bardzo drobnych struktur lub dokumentowanie wyników według określonej procedury, potrzebny może być bardziej rozbudowany system.

Kiedy warto wybrać mikroskop cyfrowy?

Mikroskop cyfrowy jest szczególnie interesujący w procesach kontroli jakości, w których ważna jest nie tylko obserwacja, ale również:

• szybka dokumentacja,
• wykonywanie pomiarów,
• porównywanie próbek,
• prezentowanie wyników,
• archiwizacja,
• tworzenie raportów,
• obsługa przez wielu operatorów.

Praca na ekranie może być również wygodniejsza podczas długotrwałej analizy.

Istotnym atutem systemów cyfrowych jest możliwość integracji obrazu z funkcjami pomiarowymi i analitycznymi.

W praktyce operator może nie tylko znaleźć defekt, ale również go zmierzyć, oznaczyć i zapisać wraz z dokumentacją.

Jak ocenić możliwość wykonywania pomiarów?

Najpierw należy ustalić, co ma być mierzone.

W zależności od procesu mogą to być:

• długość,
• średnica,
• promień,
• powierzchnia,
• odległość pomiędzy elementami,
• grubość warstwy,
• wielkość cząstki,
• udział powierzchniowy,
• wysokość lub głębokość struktury.

Nie każdy mikroskop pozwala wykonywać każdy z tych pomiarów.

Pomiary dwuwymiarowe są możliwe w wielu systemach wyposażonych w odpowiednio skalibrowane oprogramowanie.

Pomiar wysokości, głębokości czy topografii powierzchni może natomiast wymagać bardziej zaawansowanych technik obrazowania.

Dlatego trzeba uważać na ogólne sformułowanie „mikroskop z funkcją pomiaru”. Ważniejsze jest pytanie:

jakiego typu pomiar wykonuje system i z jaką dokładnością?

Kiedy potrzebna jest analiza 3D powierzchni?

Klasyczny obraz dwuwymiarowy pozwala ocenić wiele cech, ale nie zawsze dostarcza informacji o wysokości i głębokości.

Przykładem może być:

• głębokość rysy,
• wysokość nierówności,
• profil powierzchni,
• struktura śladu obróbki,
• różnica poziomów pomiędzy obszarami.

Jeżeli takie dane mają być elementem kontroli, warto rozważyć system umożliwiający analizę przestrzenną.

Technologie stosowane do analizy 3D różnią się zasadą działania, zakresem pomiarowym i dokładnością. Dlatego system trzeba dobierać do rzeczywistego rodzaju powierzchni i wymaganej informacji.

Jak wygląda analiza czystości technicznej?

Czystość techniczna ma duże znaczenie między innymi tam, gdzie nawet niewielkie cząstki mogą wpływać na funkcjonowanie komponentu lub całego układu.

Proces kontroli może obejmować:

1. pobranie zanieczyszczeń z kontrolowanego elementu,
2. zebranie ich na filtrze,
3. przygotowanie filtra do analizy,
4. obrazowanie powierzchni,
5. wykrycie i pomiar cząstek,
6. klasyfikację zanieczyszczeń,
7. przygotowanie raportu.

W takim zastosowaniu ręczne analizowanie każdej cząstki byłoby bardzo czasochłonne.

Dlatego znaczenia nabiera automatyzacja.

System może skanować określony obszar filtra i wspierać wykrywanie, pomiar oraz klasyfikowanie cząstek.

Przy wyborze rozwiązania warto sprawdzić, jak cały workflow pasuje do procedur obowiązujących w danym zakładzie, a nie tylko porównywać samą optykę urządzenia.

Dlaczego powtarzalność jest kluczowa w kontroli jakości?

Kontrola jakości ma sens tylko wtedy, gdy wynik można wiarygodnie porównywać.

Jeżeli dwóch operatorów analizuje ten sam element w zupełnie innych warunkach oświetlenia, przy innym powiększeniu i według innych kryteriów, wyniki mogą się różnić mimo identycznej próbki.

Dlatego warto standaryzować:

• sposób przygotowania próbki,
• pozycję elementu,
• powiększenie,
• sposób oświetlenia,
• ustawienia kamery,
• procedurę pomiaru,
• kryteria klasyfikacji.

Im więcej parametrów można kontrolować lub zapisywać, tym łatwiej utrzymać powtarzalny proces.

Właśnie tutaj automatyzacja może przynosić bardzo konkretne korzyści.

Czy automatyzacja zawsze jest potrzebna?

Nie.

Automatyzacja powinna rozwiązywać konkretny problem.

Jeżeli laboratorium analizuje kilka nietypowych próbek tygodniowo, operator może potrzebować przede wszystkim elastyczności.

Jeżeli natomiast dział jakości kontroluje setki elementów według tej samej procedury, automatyzacja może znacząco ograniczać liczbę powtarzalnych czynności.

Może obejmować między innymi:

• automatyczne ustawianie ostrości,
• przesuwanie stolika,
• wykonywanie serii zdjęć,
• skanowanie większego obszaru,
• automatyczne pomiary,
• analizę obrazu,
• generowanie raportów.

Najważniejszym pytaniem nie jest więc „czy system ma automatykę?”, lecz:

które etapy obecnej procedury można dzięki niej usprawnić?

Jak dokumentować defekty i wyniki kontroli?

Dobra dokumentacja powinna umożliwiać jednoznaczne odtworzenie tego, co zostało zaobserwowane.

Samo zdjęcie bez dodatkowych informacji może być niewystarczające.

W zależności od procesu warto zapisywać:

• identyfikator próbki,
• datę badania,
• operatora,
• zastosowane powiększenie,
• skalę,
• lokalizację defektu,
• wyniki pomiaru,
• klasyfikację,
• komentarz,
• numer partii lub komponentu.

W przypadku kontroli seryjnej szczególnie ważne jest zachowanie jednolitej struktury danych.

Ułatwia to późniejsze porównywanie partii, analizowanie zmian i przygotowywanie raportów.

Jak sprawdzić system przed zakupem?

Najlepiej na rzeczywistych próbkach.

Materiały demonstracyjne producentów są zazwyczaj dobrze przygotowane i dobrane tak, aby pokazać możliwości urządzenia.

W codziennej pracy sytuacja może wyglądać inaczej.

Dlatego warto przygotować kilka reprezentatywnych próbek:

• łatwą,
• typową,
• trudną,
• zawierającą znany defekt,
• reprezentującą graniczny przypadek.

Podczas testu należy sprawdzić nie tylko jakość obrazu.

Warto zmierzyć również:

• czas potrzebny na znalezienie defektu,
• łatwość ustawienia obrazu,
• powtarzalność pomiarów,
• wygodę zmiany próbek,
• sposób zapisywania wyników,
• szybkość przygotowania raportu.

Taki test mówi o użyteczności systemu znacznie więcej niż sama tabela parametrów.

Jak policzyć, czy bardziej zaawansowany mikroskop ma uzasadnienie?

Cena urządzenia to tylko jedna część kosztu procesu.

Warto policzyć również czas operatora.

Załóżmy, że ręczna analiza jednej próbki trwa 12 minut, a bardziej zautomatyzowany workflow skraca ją do 7 minut.

Różnica wynosi 5 minut.

Przy 100 próbkach daje to:

500 minut, czyli ponad 8 godzin pracy.

Jeżeli taki wolumen pojawia się co tydzień, różnica staje się znacząca.

Dlatego przy ocenie inwestycji warto brać pod uwagę:

koszt urządzenia + czas analizy + liczbę próbek + koszt pracy operatora + powtarzalność procesu + ryzyko błędów.

Wtedy można ocenić, czy bardziej rozbudowany system rzeczywiście przynosi wartość.

Jak dobrać mikroskop do konkretnego typu kontroli?

Można zastosować prosty schemat.

Kontrola większych elementów i szybkie oględziny

Priorytetami mogą być szerokie pole widzenia, duża odległość robocza, wygodne manipulowanie próbką i możliwość szybkiego dokumentowania.

Metalografia i mikrostruktura

Znaczenie mają odpowiednie techniki obserwacyjne, wysokiej jakości optyka, przygotowanie próbki oraz możliwość dokumentowania i analizowania mikrostruktury.

Kontrola komponentów elektronicznych

Ważna może być możliwość obserwacji większego obszaru przy zachowaniu dostępu do próbki, dobre oświetlenie oraz dokumentacja cyfrowa.

Analiza powierzchni

Jeżeli trzeba oceniać nie tylko wygląd, ale również topografię, znaczenia nabierają rozwiązania umożliwiające pomiary przestrzenne.

Czystość techniczna

Kluczowe stają się automatyzacja, wykrywanie i klasyfikowanie cząstek oraz sprawne raportowanie wyników.

W każdym przypadku konfigurację należy dobierać do konkretnej procedury.

Dlaczego dostawca powinien znać zastosowanie urządzenia?

W profesjonalnej aparaturze sama nazwa „mikroskop przemysłowy” jest zbyt ogólna.

Znacznie więcej informacji daje opis:

„Kontrolujemy wypolerowane przekroje stalowych elementów, wykonujemy około 40 analiz dziennie, potrzebujemy dokumentować strukturę i mierzyć wybrane cechy”.

Taka informacja pozwala dobrać odpowiednią konfigurację optyczną, kamerę, sposób oświetlenia i oprogramowanie.

Przy rozwiązaniach Evident/Olympus informacje o dostępnych systemach można uzyskać poprzez Autoryzowanego dystrybutora mikroskopów Olympus w Polsce. Przy rozmowie warto od razu przygotować próbki oraz opis obecnej procedury kontroli, ponieważ właśnie one najlepiej pokazują rzeczywiste wymagania stanowiska.

Jakich błędów unikać przy wyborze mikroskopu do kontroli jakości?

Pierwszym błędem jest wybór urządzenia przede wszystkim na podstawie maksymalnego powiększenia.

Drugim – testowanie systemu wyłącznie na materiałach demonstracyjnych.

Trzecim – nieuwzględnienie przygotowania próbki.

Czwartym – pominięcie oświetlenia.

Piątym – zakup funkcji pomiarowych bez sprawdzenia, jakie pomiary rzeczywiście będą wykonywane.

Szóstym – nieuwzględnienie czasu operatora i liczby analiz.

Siódmym – brak ustalonej procedury dokumentowania wyników.

Ósmym – niedoszacowanie znaczenia ergonomii przy wielogodzinnej pracy.

Dziewiątym – wybór rozbudowanej automatyzacji bez określenia, które czynności ma ona zastąpić.

Najlepszy system kontroli jakości nie jest więc urządzeniem o największej liczbie funkcji. Jest to system, który pozwala wykryć właściwą cechę, wykonać potrzebny pomiar i uzyskać porównywalny wynik w odpowiednim czasie.

FAQ – mikroskopia w kontroli jakości

Jaki mikroskop najlepiej nadaje się do kontroli jakości?

Zależy to od rodzaju materiału oraz kontrolowanej cechy. Do szybkich oględzin większych elementów może wystarczyć mikroskop stereoskopowy. Analiza mikrostruktury materiałów wymaga innych rozwiązań, a pomiary powierzchni lub czystości technicznej mogą wymagać systemów cyfrowych i zautomatyzowanych.

Czy mikroskop cyfrowy jest dobry do kontroli jakości?

Może być bardzo praktyczny, jeżeli proces wymaga dokumentowania obrazu, wykonywania pomiarów, porównywania próbek i przygotowywania raportów. O jego przydatności powinien jednak decydować cały workflow kontroli, a nie sam fakt zastosowania kamery.

Jakie powiększenie stosuje się w kontroli jakości?

Nie istnieje jedna uniwersalna wartość. Zakres powiększenia powinien wynikać z wielkości defektów i struktur, które trzeba wykryć. Przy wielu procesach korzystne jest rozpoczęcie obserwacji przy mniejszym powiększeniu i późniejsze przejście do dokładniejszej analizy wybranego obszaru.

Czy mikroskop może mierzyć wielkość defektu?

Tak, wiele systemów mikroskopowych umożliwia wykonywanie skalibrowanych pomiarów obrazu. Zakres dostępnych pomiarów zależy jednak od konstrukcji systemu i oprogramowania. Pomiary wysokości lub głębokości mogą wymagać technologii umożliwiającej obrazowanie przestrzenne.

Czy można mierzyć głębokość rysy za pomocą mikroskopu?

Jest to możliwe w systemach pozwalających uzyskać informacje o topografii powierzchni. Klasyczny obraz dwuwymiarowy nie zawsze pozwala wiarygodnie określić głębokość struktury, dlatego przed wyborem urządzenia trzeba ustalić, jaki rodzaj pomiaru jest wymagany.

Dlaczego oświetlenie ma znaczenie podczas kontroli powierzchni?

Ponieważ widoczność wielu defektów zależy od sposobu odbicia światła. Rysa, wgłębienie lub nierówność mogą być dobrze widoczne przy jednym kierunku oświetlenia i słabo widoczne przy innym. Dlatego możliwość właściwego doboru warunków oświetlenia jest bardzo istotna.

Czy warto automatyzować kontrolę mikroskopową?

Tak, jeśli analizowana jest duża liczba podobnych próbek według powtarzalnej procedury. Automatyzacja może ograniczać czas potrzebny na pozycjonowanie próbki, ustawianie ostrości, wykonywanie zdjęć, pomiary i raportowanie. Przy niewielkiej liczbie nietypowych analiz korzyść może być mniejsza.

Jak sprawdzić mikroskop przemysłowy przed zakupem?

Najlepiej przeprowadzić test na własnych, reprezentatywnych próbkach. Warto użyć zarówno typowych elementów, jak i trudniejszych przypadków oraz próbek zawierających znane defekty. Należy ocenić nie tylko obraz, ale również szybkość analizy, ergonomię, powtarzalność pomiarów i sposób dokumentowania wyników.

Co jest ważniejsze w kontroli jakości – jakość obrazu czy oprogramowanie?

Oba elementy są częścią jednego procesu. Optyka musi dostarczyć wystarczająco dobry obraz, natomiast oprogramowanie powinno umożliwić wykonanie potrzebnych pomiarów, analiz i dokumentacji. Bardzo dobry obraz bez odpowiednich możliwości analitycznych może nie wystarczyć w procesie wymagającym wyników ilościowych.
